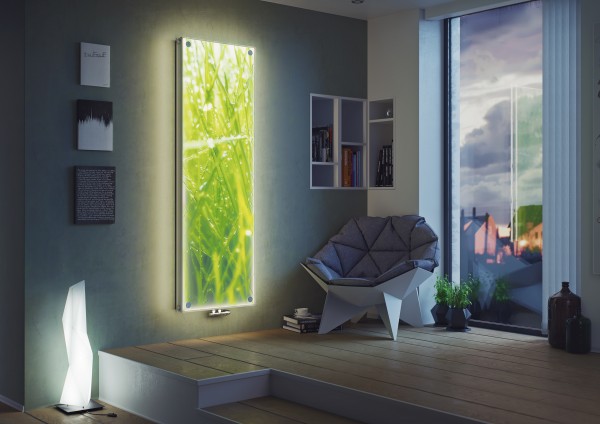

Raumheizkörper Typ
Panio Crystal Duo LED
Material:
mit senkrechten geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.
Ausführung:
Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Die Dichtigkeitsprüfung erfolgt mit Luft bei einem Druck von 5,2 bar im Wasserbad. Die gesamte Frontfläche ist mit einem ESG-Optiwhite-Glas versehen, welches mit insgesamt vier Halterungen befestigt wird. Anhand der seitlichen Abdeckungen werden die LED-Lichter geschickt hinter der Glasfront verpackt. In einem speziellen Verfahren wird ein Bild nach Wahl aufgedruckt.
Verpackung und technische Daten:
Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Am Horizontalrohr oben sind 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.
Prüfdruck : 5,2 bar
Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)
Max. Betriebstemperatur : 120 °C
Wand- Vorderkante: | 109 mm |
Höhe: | 1800 mm |
Breite: | 445 / 520 / 595 mm |
Bautiefe: | 97 mm |
Wand- Vorderkante: | 109 mm |
Höhe: | 1800 mm |
Breite: | 445 / 520 / 595 mm |
Bautiefe: | 97 mm |
Gewicht: | 0 kg |
Höhe: | 1800 mm |
Breite: | 445 mm |
Länge: | 97 mm |
Leistung: | 1108 Watt |
