Luina

Größe (Höhe x Breite x Tiefe):

andere Größen auf Anfrage
Normal 0 21 false false false... mehr
Produktinformationen "Luina"

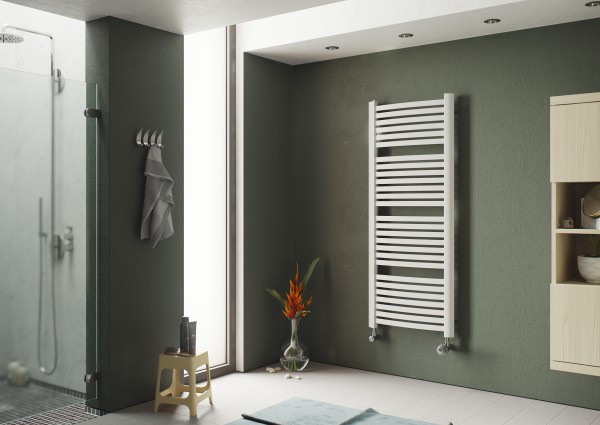

Luina (leicht gebogen)

(Anschluss: NUR seitlich rechts/links an den Sammelrohren)



Material:

mit waagrechten, geraden, wirbelstromgeprüften Präzisionsstahlrohren 30 x 10 mm in Radiatorengüte und senkrechten Trapez- Profilen 56 x 34 x 1,5 mm. Die Horizontalrohre sind in Rohrbündeln mit den Vertikalprofilen verbunden, zwischen denen verschiedene Lücken vorgesehen werden, um Handtücher zu Trocknungszwecken einlegen zu können.



Ausführung:

Die Verbindungen zwischen Horizontal – und Vertikalrohren sind ohne sichtbare Nähte hartgelötet. Der gelötete Heizkörper wird phosphatiert und als Standard in der Farbe RAL 9003 nach DIN 55900 lösemittelfrei mit Epoxi - Polyester Pulver elektrostatisch beschichtet und eingebrannt.



Verpackung und technische Daten:

Montagefertig inclusive 1 Befestigungsset ( variabler Wandabstand ) sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Darüber hinaus ist an einem Vertikalprofil oben ein Anschluss G ½“ für die Entlüftung vorgesehen. Der Heizkörper ist für den Betrieb mit elektrischen Heizstäben geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 13 bar

Betriebsdruck : max. 10 bar (fernwärmegeeignet)

Betriebstemperatur : max. 120 °C

Wand- Vorderkante: 86 mm
Wand - Mitte Gewinde: 60 mm
Höhe: 765 / 945 / 1215 / 1395 / 1710 mm
Breite: 480 / 580 / 680 mm
Nabenabstand: 405 / 505 / 605 mm
Sammelrohre: Trapez-Profil 56x34 mm
Horizontalrohre: 30 x 10 mm
Bautiefe: ca. 85 mm (je nach Baubreite)
Weiterführende Links zu "Luina"
Wand- Vorderkante: 86 mm
Wand - Mitte Gewinde: 60 mm
Höhe: 765 / 945 / 1215 / 1395 / 1710 mm
Breite: 480 / 580 / 680 mm
Nabenabstand: 405 / 505 / 605 mm
Sammelrohre: Trapez-Profil 56x34 mm
Horizontalrohre: 30 x 10 mm
Bautiefe: ca. 85 mm (je nach Baubreite)
Höhe: 765 mm
Breite: 480 mm
Länge: 85 mm
Leistung: 321 Watt
