Trapezo

Größe (Höhe x Breite x Tiefe):

andere Größen auf Anfrage
Elektrobetrieb (rein elektrisch oder Misch- bzw. Kombibetrieb) ist möglich. Wunschbreite bzw. Wunschhöhe möglich.
Normal 0 21 false false false... mehr

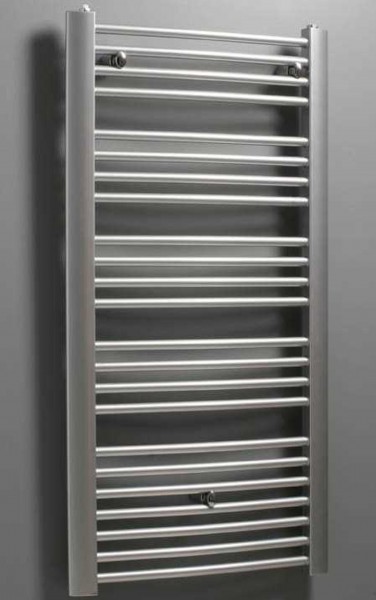

Produktinformationen "Trapezo"

Badheizkörper Typ

Trapezo



Material:



mit waagrechten, geraden, wirbelstromgeprüften Präzisionsstahlrohren 20 x 1,2 mm in Radiatorengüte und senkrechten Trapez- Profilen 56 x 34 x 1,5 mm. Die Horizontalrohre sind in Rohrbündeln mit den Vertikalprofilen verbunden, zwischen denen verschiedene Lücken vorgesehen werden, um Handtücher zu Trocknungszwecken einlegen zu können.



Ausführung:



Die Verbindungen zwischen Horizontal – und Vertikalrohren sind ohne sichtbare Nähte hartgelötet. Der gelötete Heizkörper wird phosphatiert und als Standard in der Farbe RAL 9003 nach DIN 55900 lösemittelfrei mit Epoxi - Polyester Pulver elektrostatisch beschichtet und eingebrannt.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset ( variabler Wandabstand ) sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Darüber hinaus ist an einem Vertikalprofil oben ein Anschluss G ½“ für die Entlüftung vorgesehen. Der Heizkörper ist für den Betrieb mit elektrischen Heizstäben geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 17 bar

Betriebsdruck : max. 10 bar (fernwärmegeeignet)

Betriebstemperatur : max. 120 °C





Bautiefe: 50 - 65 mm (je nach Baubreite)
Höhe: 776 / 1154 / 1742 mm
Breite: 595 / 693 mm
Horizontalrohre: Ø 20 mm
Sammelrohre: Trapez-Profil 56 x 34 mm
Wand- Vorderkante: 60 - 110 mm (breitenabhängig)
Nabenabstand: 514 / 611 mm
Wand - Mitte Gewinde: 62 - 80 mm (variabel)
Weiterführende Links zu "Trapezo"
Bautiefe: 50 - 65 mm (je nach Baubreite)
Höhe: 776 / 1154 / 1742 mm
Breite: 595 / 693 mm
Horizontalrohre: Ø 20 mm
Sammelrohre: Trapez-Profil 56 x 34 mm
Wand- Vorderkante: 60 - 110 mm (breitenabhängig)
Nabenabstand: 514 / 611 mm
Wand - Mitte Gewinde: 62 - 80 mm (variabel)
Höhe: 776 mm
Breite: 595 mm
Länge: 80 mm
Leistung: 424 Watt
