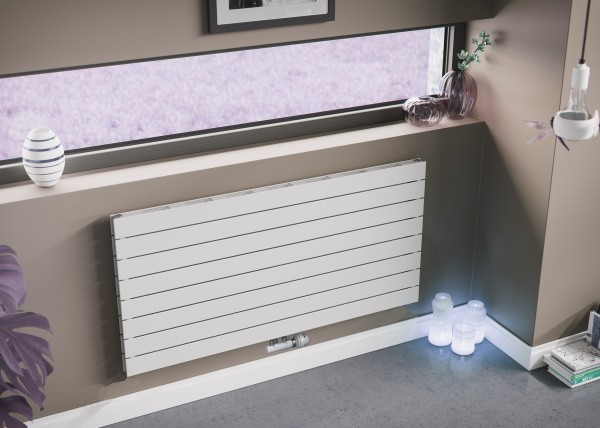

Raumheizkörper Typ
Panio Duo Horizontal Slim Deluxe
Material:
mit horizontalen geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, beidseitig aufgesetzt auf vertikale wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.
Ausführung:
Die Rohrverbindungen sind mittels Widerstands-Schweißpressverfahren (keine sichtbaren Nähte) verbunden. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 5,2 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt. Zusätzlich wird auf der oberen Längsseite eine gestanzte Abdeckung angebracht.
Verpackung und technische Daten:
Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Vertikalrohren oben und unten sind jeweils 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.
Prüfdruck : 5,2 bar
Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)
Max. Betriebstemperatur : 120 °C
Nabenanstand : Mittenanschluss 50 mm; Alternativ Bauhöhe H – 50 mm
Gewicht: | 0 kg |
Höhe: | 595 mm |
Breite: | 1000 mm |
Länge: | 76 mm |
Leistung: | 1240 Watt |
