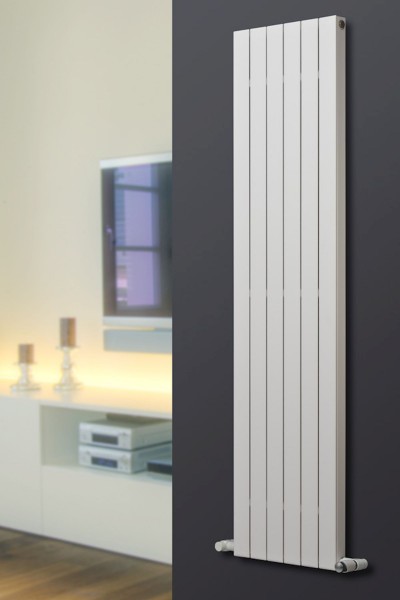

Panio Vertikal Deluxe

Elektrobetrieb (rein elektrisch oder Misch- bzw. Kombibetrieb) ist möglich. Mittenanschluss oder versetzter Anschluss möglich.

Aufschlag

Optionsname
Preis
Preis inkl. Aufschläge
*
Normal 0 21 false false false... mehr
Produktinformationen "Panio Vertikal Deluxe"

Raumheizkörper Typ

Panio Vertikal Deluxe



Material:



mit senkrechten geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.



Ausführung:



Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 6,8 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt. Zusätzlich wird auf beiden Längsseiten eine Abdeckung angebracht.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Horizontalrohren oben und unten sind jeweils 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 6,8 bar

Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)

Max. Betriebstemperatur : 120 °C





Horizontalrohre: 70 x 8 mm (vertikal)
Bautiefe: 63 mm
Breite: 295 - 1645 mm (in 75mm-Schritten)
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -50 mm
Wand- Vorderkante: 71 mm
Wand - Mitte Gewinde: 44 mm
Höhe: 350 - 2000 mm (in 50mm-Schritten)
Sammelrohre: Ø 30 mm
Weiterführende Links zu "Panio Vertikal Deluxe"
Horizontalrohre: 70 x 8 mm (vertikal)
Bautiefe: 63 mm
Breite: 295 - 1645 mm (in 75mm-Schritten)
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -50 mm
Wand- Vorderkante: 71 mm
Wand - Mitte Gewinde: 44 mm
Höhe: 350 - 2000 mm (in 50mm-Schritten)
Sammelrohre: Ø 30 mm
Höhe: 350 mm
Breite: 295 mm
Länge: 65 mm
Leistung: 148 Watt
