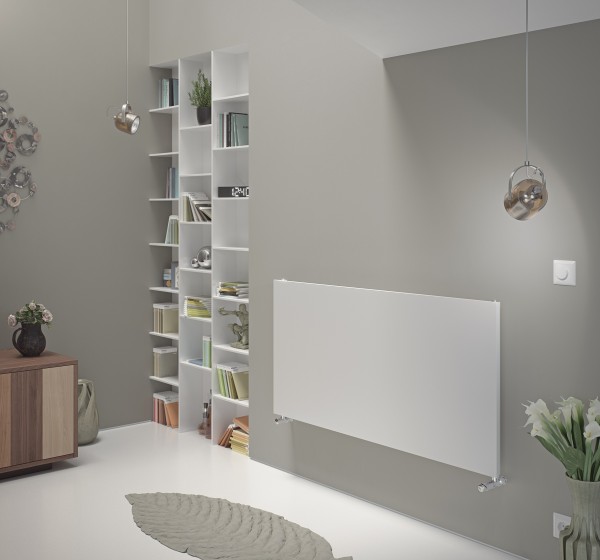

Panio Plus Horizontal

Größe (Höhe x Breite x Tiefe):

Farbe:

andere Größen auf Anfrage
Mittenanschluss oder versetzter Anschluss möglich. Seiten- bzw. Austauschanschluss möglich.

Aufschlag

Optionsname
Preis
Preis inkl. Aufschläge
*
Normal 0 21 false false false... mehr
Produktinformationen "Panio Plus Horizontal"

Raumheizkörper Typ

Panio Plus Horizontal



Material:



mit horizontalen geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf vertikale wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.



Ausführung:



Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 6,8 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt. Die gesamte Frontfläche ist mit einer – ebenfalls pulverbeschichteten – Stahlblechabdeckung verkleidet.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Vertikalrohren oben und unten sind jeweils 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 6,8 bar

Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)

Max. Betriebstemperatur : 120 °C





Bautiefe: 64 mm
Breite: 1200 mm (auf Anfrage andere Breiten möglich)
Höhe: 595 mm (auf Anfrage andere Höhen möglich)
Wand - Mitte Gewinde: 44 mm
Nabenabstand: Baubreite -50 mm
Wand- Vorderkante: 75 mm
Horizontalrohre: 70 x 8 mm
Sammelrohre: Ø 30 mm
Weiterführende Links zu "Panio Plus Horizontal"
Bautiefe: 64 mm
Breite: 1200 mm (auf Anfrage andere Breiten möglich)
Höhe: 595 mm (auf Anfrage andere Höhen möglich)
Wand - Mitte Gewinde: 44 mm
Nabenabstand: Baubreite -50 mm
Wand- Vorderkante: 75 mm
Horizontalrohre: 70 x 8 mm
Sammelrohre: Ø 30 mm
Höhe: 595 mm
Breite: 1200 mm
Länge: 64 mm
Leistung: 744 Watt
