Rondeo

Größe (Höhe x Breite x Tiefe):

andere Größen auf Anfrage
Normal 0 21 false false false... mehr
Produktinformationen "Rondeo"

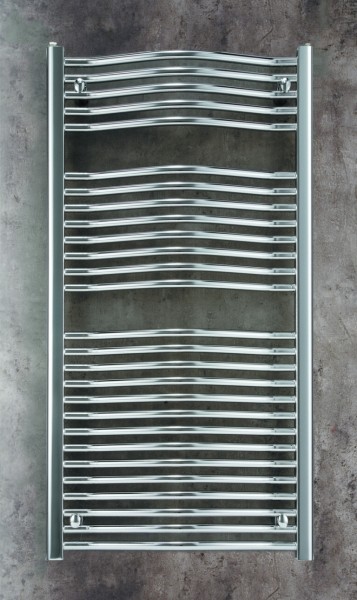

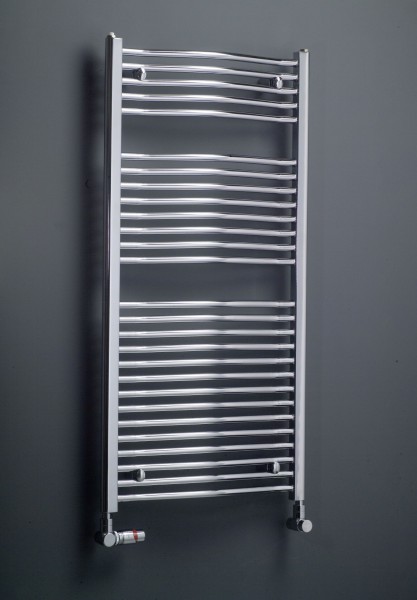

Rondeo  (leicht gebogen)

(Anschluss: NUR seitlich rechts/links am Sammelrohr)



Material:

mit waagrechten, geschwungenen, wirbelstromgeprüften Präzisionsstahlrohren 22 x 1,2 mm in Radiatorengüte und senkrechten D- Profilen 40 x 30 x 1,5 mm. Die Horizontalrohre sind in Rohrbündeln mit den Vertikalprofilen verbunden, zwischen denen verschiedene Lücken vorgesehen werden, um Handtücher zu Trocknungszwecken einlegen zu können.



Ausführung:

Die Verbindungen zwischen Horizontal – und Vertikalrohren sind ohne sichtbare Nähte hartgelötet. Der gelötete Heizkörper wird phosphatiert, geschliffen und danach verchromt.



Verpackung und technische Daten:

Montagefertig inclusive 1 Befestigungsset ( variabler Wandabstand ) sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Als Anschlüsse sind 2 an den Vertikalprofilen unten angeordnete Anschlüsse G ½“ vorhanden. Darüber hinaus ist an einem Vertikalprofil oben ein Anschluss G ½“ für die Entlüftung vorgesehen. Der Heizkörper ist für den Betrieb mit elektrischen Heizstäben geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 13 bar

Betriebsdruck : max. 10 bar (fernwärmegeeignet)

Betriebstemperatur : max. 120 °C





Wand- Vorderkante: 92 - 110 mm (variabel)
Wand - Mitte Gewinde: 60 - 80 mm (variabel)
Höhe: 1172 / 1732 mm
Breite: 600 mm
Nabenabstand: Baubreite -50 mm
Sammelrohre: D-Profile 40x30 mm
Horizontalrohre: Ø 22 mm
Bautiefe: ca. 50 mm (je nach Baubreite)
Weiterführende Links zu "Rondeo"
Wand- Vorderkante: 92 - 110 mm (variabel)
Wand - Mitte Gewinde: 60 - 80 mm (variabel)
Höhe: 1172 / 1732 mm
Breite: 600 mm
Nabenabstand: Baubreite -50 mm
Sammelrohre: D-Profile 40x30 mm
Horizontalrohre: Ø 22 mm
Bautiefe: ca. 50 mm (je nach Baubreite)
Höhe: 1172 mm
Breite: 600 mm
Länge: 50 mm
