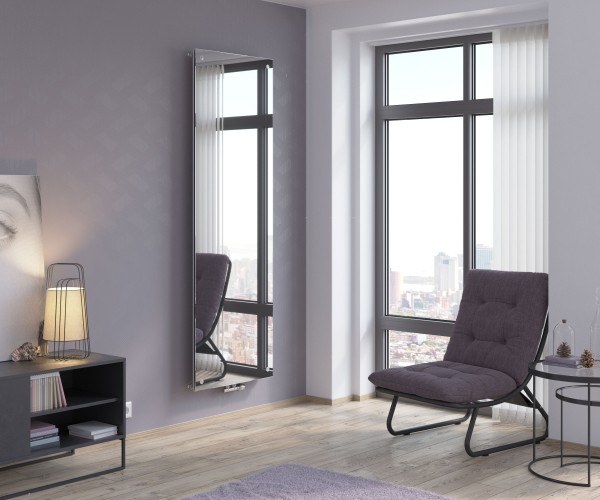

Panio Crystal

Größe (Höhe x Breite x Tiefe):

andere Größen auf Anfrage
Elektrobetrieb (rein elektrisch oder Misch- bzw. Kombibetrieb) ist möglich. Mittenanschluss oder versetzter Anschluss möglich. Seiten- bzw. Austauschanschluss möglich.

Aufschlag

Optionsname
Preis
Preis inkl. Aufschläge
*
Bitte nur 1 Muster wählen
Normal 0 21 false false false... mehr
Produktinformationen "Panio Crystal"

Raumheizkörper Typ

Panio Crystal



Material:



mit senkrechten geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.



Ausführung:



Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Die Dichtigkeitsprüfung erfolgt mit Luft bei einem Druck von 6,8 bar im Wasserbad. Die gesamte Frontfläche ist mit einem ESG-Optiwhite-Glas versehen, welches mit insgesamt vier Halterungen befestigt wird. In einem speziellen Verfahren wird ein Bild nach Wahl aufgedruckt. Optional kann gegen Aufpreis die Deluxe-Version, welche seitliche Abdeckungen beinhaltet, ausgewählt und bestellt werden.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Am Horizontalrohr oben sind 2 Anschlüsse G ½“ vorhanden.

Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 6,8 bar

Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)

Max. Betriebstemperatur : 120 °C





Breite: 445 / 520 / 595 mm
Bautiefe: 81 mm
Wand- Vorderkante: 92 mm
Höhe: 1800 mm
Horizontalrohre: 70 x 8 mm (vertikal)
Wand - Mitte Gewinde: 44 mm
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -50 mm
Sammelrohre: Ø 30 mm
Weiterführende Links zu "Panio Crystal"
Breite: 445 / 520 / 595 mm
Bautiefe: 81 mm
Wand- Vorderkante: 92 mm
Höhe: 1800 mm
Horizontalrohre: 70 x 8 mm (vertikal)
Wand - Mitte Gewinde: 44 mm
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -50 mm
Sammelrohre: Ø 30 mm
Höhe: 1800 mm
Breite: 445 mm
Länge: 81 mm
Leistung: 616 Watt
