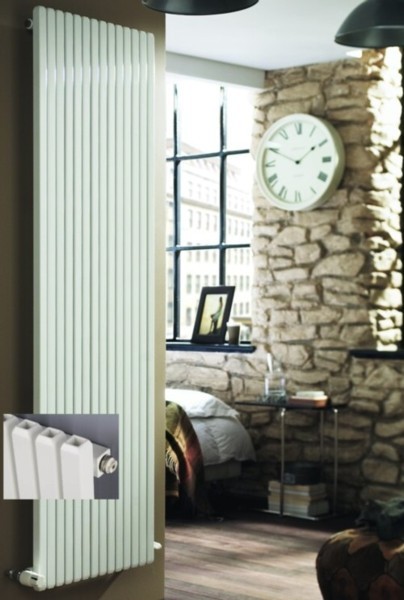

Espacio Vierkant

Mittenanschluss oder versetzter Anschluss möglich.

Aufschlag

Optionsname
Preis
Preis inkl. Aufschläge
*
Normal 0 21 false false false... mehr
Produktinformationen "Espacio Vierkant"

Raumheizkörper Typ

Espacio Vierkant



Material:



mit senkrechten geraden wirbelstromgeprüften Präzisionsstahlrohren in Radiatorengüte in einer „Rohr in Rohr“ – Konstruktion, mit 30 x 30 x 1,5 mm Außenrohren und 20 x 20 x 1,0 mm mit den Außenrohren an den beiden Enden verschweißten Innenrohren. Die Außenrohre sind auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte aufgesetzt.



Ausführung:



Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 17 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Horizontalrohren oben und unten sind jeweils 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 17 bar

Betriebsdruck : max. 10 bar (fernwärmegeeignet)

Max. Betriebstemperatur : 120 °C





Höhe: 350 - 2000 mm (in 50mm-Schritten)
Breite: 110 - 790 mm (in 40mm-Schritten)
Horizontalrohre: 30 x 30 mm / 20 x 20 mm
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -100 mm
Wand - Mitte Gewinde: 41 mm
Bautiefe: 60 mm
Wand- Vorderkante: 86 mm
Sammelrohre: Ø 30 mm
Weiterführende Links zu "Espacio Vierkant"
Höhe: 350 - 2000 mm (in 50mm-Schritten)
Breite: 110 - 790 mm (in 40mm-Schritten)
Horizontalrohre: 30 x 30 mm / 20 x 20 mm
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -100 mm
Wand - Mitte Gewinde: 41 mm
Bautiefe: 60 mm
Wand- Vorderkante: 86 mm
Sammelrohre: Ø 30 mm
Höhe: 350 mm
Breite: 110 mm
Länge: 60 mm
Leistung: 75 Watt
