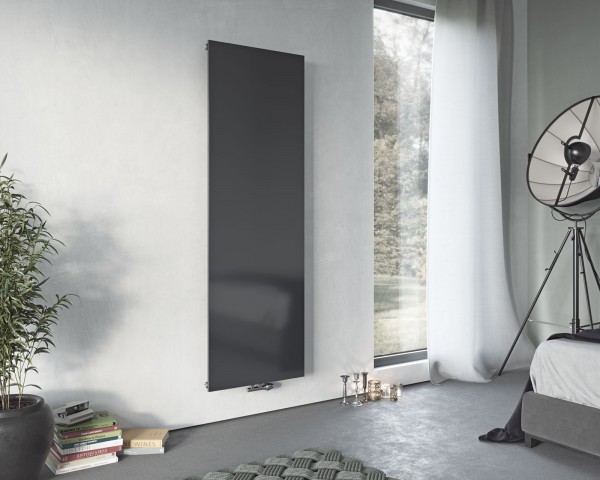

Panio Plus

Größe (Höhe x Breite x Tiefe):

Farbe:

andere Größen auf Anfrage
Elektrobetrieb (rein elektrisch oder Misch- bzw. Kombibetrieb) ist möglich. Mittenanschluss oder versetzter Anschluss möglich. Seiten- bzw. Austauschanschluss möglich.

Aufschlag

Optionsname
Preis
Preis inkl. Aufschläge
*
Normal 0 21 false false false... mehr
Produktinformationen "Panio Plus"

Raumheizkörper Typ

Panio Plus



Material:



mit senkrechten geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.



Ausführung:



Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 6,8 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt. Die gesamte Frontfläche ist mit einer – ebenfalls pulverbeschichteten – Stahlblechabdeckung verkleidet.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Am Horizontalrohr oben sind 2 Anschlüsse G ½“ vorhanden.

Das untere Horizontalrohr erhält einen sog. Mittenanschluss. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 6,8 bar

Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)

Max. Betriebstemperatur : 120 °C





Horizontalrohre: 70 x 8 mm (vertikal)
Breite: 295 - 1645 mm (in 75mm-Schritten)
Bautiefe: 64 mm
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -50 mm
Höhe: 350 - 2000 mm (in 50mm-Schritten)
Wand- Vorderkante: 75 mm
Wand - Mitte Gewinde: 44 mm
Sammelrohre: Ø 30 mm
Weiterführende Links zu "Panio Plus"
Horizontalrohre: 70 x 8 mm (vertikal)
Breite: 295 - 1645 mm (in 75mm-Schritten)
Bautiefe: 64 mm
Nabenabstand: Baubreite B + Abstand der eingesetzten Ventile und Verschraubungen; Alternativ: Höhe -50 mm
Höhe: 350 - 2000 mm (in 50mm-Schritten)
Wand- Vorderkante: 75 mm
Wand - Mitte Gewinde: 44 mm
Sammelrohre: Ø 30 mm
Höhe: 1800 mm
Breite: 445 mm
Länge: 64 mm
Leistung: 816 Watt
