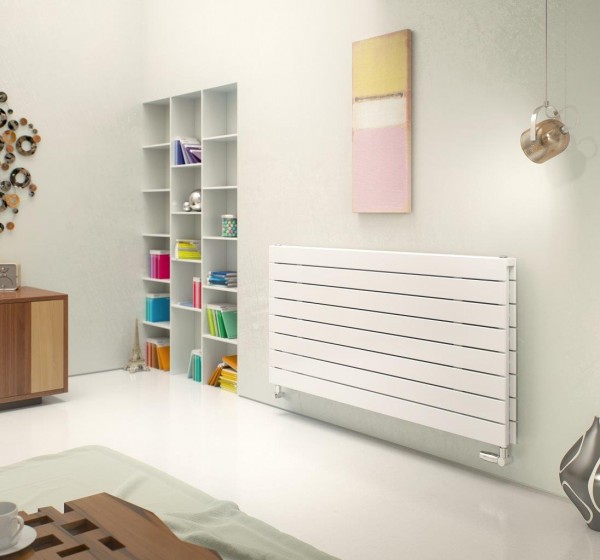

Panio Duo Horizontal Deluxe

Mittenanschluss oder versetzter Anschluss möglich. Seiten- bzw. Austauschanschluss möglich.

Aufschlag

Optionsname
Preis
Preis inkl. Aufschläge
*
Normal 0 21 false false false... mehr
Produktinformationen "Panio Duo Horizontal Deluxe"

Panio Duo Horizontal Deluxe



Material:



mit horizontalen geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, beidseitig aufgesetzt auf vertikale wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.



Ausführung:



Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 6,8 bar im Wasserbad, werden die Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt. Zusätzlich wird auf der oberen Längsseite eine gelochte Abdeckung angebracht.



Verpackung und technische Daten:



Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Vertikalrohren oben und unten sind jeweils 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.



Prüfdruck : 6,8 bar

Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)

Max. Betriebstemperatur : 120 °C





Bautiefe: 75 mm
Höhe: 295 - 2020 mm (in 75mm-Schritten)
Breite: 600 - 1500 mm (in 50mm-Schritten)
Wand- Vorderkante: 86 mm
Wand - Mitte Gewinde: 56 mm
Horizontalrohre: 70 x 8 mm
Nabenabstand: Baubreite -50 mm
Sammelrohre: Ø 30 mm
Weiterführende Links zu "Panio Duo Horizontal Deluxe"
Bautiefe: 75 mm
Höhe: 295 - 2020 mm (in 75mm-Schritten)
Breite: 600 - 1500 mm (in 50mm-Schritten)
Wand- Vorderkante: 86 mm
Wand - Mitte Gewinde: 56 mm
Horizontalrohre: 70 x 8 mm
Nabenabstand: Baubreite -50 mm
Sammelrohre: Ø 30 mm
Höhe: 295 mm
Breite: 600 mm
Länge: 74 mm
Leistung: 396 Watt
